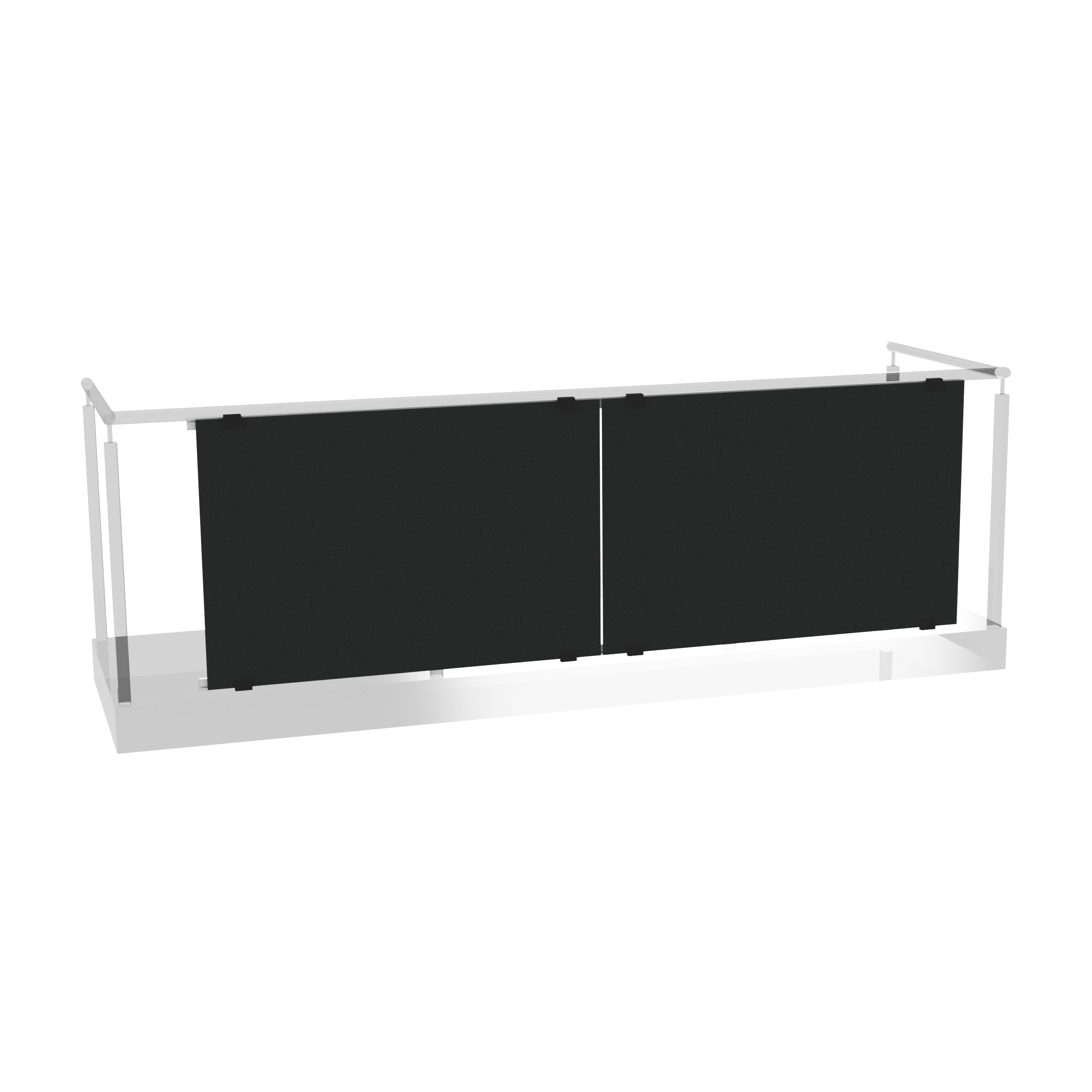

PV-Montagesystem für den Balkon
Unser Universalsystem für die Befestigung von gerahmten oder rahmenlosen PV Modulen an bestehenden vertikalen Stehern aus Metall oder Holz.
Das System eignet sich für Neubau, Renovierung und die nachträgliche Montage an bestehende Geländer, Zäune oder tragfähigen Holzverschalungen.
Produktinformationen
Beschreibung:
Universelles Montagesystem für alle Anwendungen mit tragfähigen vertikalen Stehern
Packungsinhalt (siehe Abbildungen):
Tragprofile, Modulhalter, Module und alle Zubehörteile.
Das Set enthält in jeder Ausführung 2 Tragprofile je 3,5m. Bei der Standardvariante liefern wir 2 PV-Module und bei der rahmenlosen Glas-Glas Variante 3 PV-Module. Alle Zubehörteile für die Installation inkl. Montageanleitung sind beigelegt.
Eignung:
Neubau, Sanierung, nachträgliche Montage an Bestand
Geeignet für:
Balkone, Zäune, tragfähige Holzverschalungen
Untergrundeignung:
Stahl, Aluminium, Holz
Downloaddokumente:
Gerahmtes Leistungsorientiertes Standardmodul (für DE)
SOLARWATT Panel vision GM 3.0 construct gerahmtes Standardmodul mit abZ. Made in Germany
Solarwatt Glas-Glas Module liefern durch ihren modernen Aufbau langfristig höchste Erträge. Die Solarzellen sind im Glas-Glas Verbund nahezu unzerstörbar eingebettet und damit optimal vor Witterungseinflüssen und mechanischen Belastungen geschützt.
Garantie:
30 Jahre Produkt-Garantie gemäß „Garantiebedingungen für SOLARWATT Panel vision“
30 Jahre Leistungs-Garantie auf 90 % Nennleistung gemäß „Garantiebedingungen für SOLARWATT Panel vision“
Technische Details:
Modultechnologie: Glas-Glas-Laminat; Aluminiumrahmen, schwarz
Deckmaterial, Verkapselung, Rückseitenmaterial: Gehärtetes Solarglas, Antireflex-Veredelung, 2 mm Solarzellen in Polymerverkapselung, transparent Gehärtetes Glas, 2 mm
Transparente Fläche: ca. 7,4 %
Solarzellen: 120 monokristalline bifaziale PERC - Hochleistungssolarzellen
Maße der Zellen: 166 x 83 mm
L x B x D / Gewicht: 1.780±2 x 1.052± 2 x 40± 0,3 mm / ca. 25 kg
Elektrische Eigenschaften bei STC
STC: Standard Test Conditions): Bestrahlungsstärke 1.000 W/m², Spektrale Verteilung AM 1,5 | Temperatur 25 ± 2 °C, entsprechend EN 60904-3
| Nennleistung Pmax | 360 Wp |
| Nennspannung Vmp | 34,5 V |
| Nennstrom Imp | 10,5 A |
| Leerlaufspannung VOC | 41,3 V |
| Kurzschlussstrom ISC | 11,1 A |
| Modulwirkungsgrad | 19,4 % |
STC: Standard Test Conditions): Bestrahlungsstärke 1.000 W/m², Spektrale Verteilung AM 1,5 | Temperatur 25 ± 2 °C, entsprechend EN 60904-3
Gerahmtes Leistungsorientiertes Standardmodul (für AT,CH)
SOLARWATT Panel vision AM 4.5 style
Solarwatt Glas-Glas Module liefern durch ihren Aufbau langfristig höchste Erträge. Sie sind robust und belastbar. Bifaziale TOPCon-Halbformat-Zellen ermöglichen auf Höchstleistung optimierte Module.
Die Solarzellen sind im Glas-Glas Verbund nahezu unzer störbar eingebettet und damit optimal vor Witterungs- einflüssen und mechanischen Belastungen geschützt. So kann Solarwatt auf Leistung und Produktqualität 30 Jahre Garantie bieten.
Garantie:
30 Jahre Produkt-Garantie gemäß „Garantiebedingungen für SOLARWATT Panel vision“
30 Jahre Leistungs-Garantie auf 90 % Nennleistung gemäß „Garantiebedingungen für SOLARWATT Panel vision“
Technische Details:
Zellenzahl (Matrix): 182 x 91 mm
Modulmaße (L x B x H): 1.722 x 1.134 x 35
Gewicht: 24 kg
Solarzellen: 108 monokristalline bifaziale TOPCon-Hochleistungssolarzellen
Material: Gehärtetes Solarglas, Antireflex-Beschichtung, 2 mm Solarzellen in POE-Verkapselung Gehärtetes Solarglas, transparent (style), partiell schwarz bedruckt (black) oder partiell weiß be druckt (pure), 2 mm
Elektrische Daten bei STC:
| Nennleistung (Pmpp) | 425,00 Wp |
| Nennstrom (Impp) | 13,20 A |
| Nennspannung (Umpp) | 32,20 V |
| Kurzschlussstrom (Isc) | 13,80 A |
| Leerlaufspannung (Uoc) | 38,60 V |
| Wirkungsgrad | 21,80% |
STC: Standard Test Conditions): Bestrahlungsstärke 1.000 W/m², Spektrale Verteilung AM 1,5 | Temperatur 25 ± 2 °C, entsprechend EN 60904-3
3S Rahmenloses Glas-Glas Architektur Modul (für AT,DE,CH)
3S TeraSlate
Optisch anspruchsvolles Rahmenloses Glas-Glas Architektur Modul mit abZ. Schweizer Qualitätsprodukt.
Das TeraSlate-System gewinnt effizient Energie aus Sonnenlicht und bietet Flexibilität und Integration auf höchstem technologischem und ästhetischem Niveau. Das neue 3S Fassadenmodul bringt dank der Glas-Glas-Ausführung zusätzliche Vorteile in den Bereichen Brandschutz und Resttragfähigkeit mit.
Garantie:
10 Jahre Produktgarantie
1 Jahr Leistungsgarantie auf 97% der Mindestleistung und 25 Jahre Leistungsgarantie auf 80% der Mindestleistung
Technische Details:
Abmessungen: 1300 x 935 x 9 mm
Gewicht: 26,7 kg
Zellentyp: G12 PERC Halbzellen
Anzahl Halbzellen: 48
Elektrische Eigenschaften bei STC
| Nennleistung (Pmpp) | 225 Wp |
| Spannung (Umpp) | 27,8 V |
| Strom (Impp) | 8,1 A |
| Leerlaufspannung (Uoc) | 33,1 V |
| Kurzschlussstrom (Isc) | 8,6 A |
| Wirkungsgrad | 19,6% |
Antec Rahmenloses Glas-Glas Architektur Modul (für AT,DE,CH)
Antec Diamond 250
Optisch anspruchsvolles Rahmenloses Glas-Glas Architektur Modul mit abZ.
Deutsches Qualitätsprodukt.
Garantie:
- 30 Jahre Produktgarantie
- 2 Jahre Leistungsgarantie auf 97% der Mindestleistung und 30 Jahre ist der jährliche Leistungsverlust geringer als 0,61%
Technische Details:
Abmessungen: 880 x 935 x 8 mm
Gewicht: 28,39 kg
Zellentyp: PERC Zellen / Monokristallin
Anzahl Halbzellen: 45
Elektrische Eigenschaften bei STC
| Nennleistung | 250 Wp |
| Spannung Umpp | 23,85 V |
| Strom Impp | 10,75 A |
| Leerlaufspannung Uoc | 28,13 V |
| Kurzschlussstrom Isc | 11,39 A |
Produktdetails
Art.-Bezeichnung: pv-rail
Beschreibung: vielseitiges Montagesystem für Photovoltaik Module
an bauseitig vertikalen Tragkonstruktionen
Bestandteile: pv-rail-Profil, Schraubenset, 2-teiliger Modulhalter. (EPDM, Alu)
Material: Aluminium T66, eloxiert EV1, Stahl A2 rostfrei
Oberfläche: Aluminium, natur EV1, auf Anfrage schwarz C35
Geeignet für: Rohrrahmenkonstruktionen wie Geländer, Zäune,
Balkone aus Rund- oder Flachstahlprofilen oder ausreichend
tragfähige Holzkonstruktionen
Untergrundeignung: sämtliche vertikale und horizontale tragende
Pfosten / Formrohre oder Holzbalken
Unser Universalsystem für die Befestigung von gerahmten oder rahmenlosen PV Modulen an bestehenden vertikalen Stehern aus Metall oder Holz.
Das System eignet sich für Neubau, Renovierung und die nachträgliche Montage an bestehende Geländer, Zäune oder tragfähigen Holzverschalungen.
Einsatzgebiet
- Holzsteher
- Metallsteher
- Neue- und Bestandsgeländer
- Holzverschalte Fassaden
Das Produkt pv-rail wird am Montageort aus Einzelkomponenten zusammengebaut.
Der Zusammenbau muss durch qualifizierte Professionisten erfolgen.
Das System ist geprüft und für das Handwerk freigegeben.
Vor jeder Montage müssen die erforderlichen Genehmigungen eingeholt werden.
Netzzugangspunkt des Stromversogers, Abnahmevertrag für Einspeisung, Baugenehmigungen oder Abstandsnachsichten sind erforderlich.
Eine Kontaktaufnahme mit der örtlichen Baubehörde wird empfohlen.
Einfache Installation
Unsere PV-Fassadenmodule setzen neue Maßstäbe in der Bauindustrie und bieten eine unkomplizierte Lösung für die nachhaltige Energiegewinnung an Bestandsgebäuden und Neubauten. Als erstes Unternehmen in Europa ermöglichen wir den Einsatz von Fassadenmodulen an bestehenden Gebäuden, wodurch selbst ältere Bauten von den Vorteilen der Solarenergie profitieren können.
Die Montage unserer Module ist denkbar einfach und erfordert kein spezielles Know-how – jeder qualifizierte Solateur kann die Installation problemlos durchführen. Die Module sind so konzipiert, dass sie sich nahtlos in die Fassade integrieren lassen, ohne die bestehende Bausubstanz zu beeinträchtigen. Dadurch wird eine effiziente und kostengünstige Nachrüstung möglich, die sowohl die Energieeffizienz als auch den Wert Ihrer Immobilie nachhaltig steigert.
Referenzen
Alle Vorteile auf einen Blick
Schnelle Planung
Das System ist optimiert für eine individuelle Planung und anpassbar an komplexe Situationen. Profil- und Modulabstände sind flexibel wählbar.
Einfache Montage
Ermöglicht die schnelle und einfache vertikale Montage von Photovoltaikmodulen auf Rund- und Flachstahlkonstruktionen, wie z.B. Balkongeländern oder ausreichend tragfähigen Holzkonstruktionen.
Universelle Kompatibilität / Modulfreiheit
Geeignet für alle Arten von Photovoltaikmodulen einschließlich rahmenloser Sondergrößen und gerahmter Standardmodule.
Flexibilität in der Montage
Variable Montageabstände und einstellbare Modulhalter bieten maximale Anpassungsfähigkeit für Ihr Balkonkraftwerk.
Optimiert für schnellen Einbau
Mit wenigen Handgriffen zu montieren.
Bedienungsfreundlichkeit
Ein leicht zu verstehendes System, das die Wandmontage vereinfacht und beschleunigt.
